Porozumění detekci akustického úniku

Čas: 2021-05-08 Hity: 65

Jaké jsou zvuky úniku vody?
Úniky vody v podzemí, pod tlakovým potrubím, mohou vydávat mnoho různých zvuků:
● „Hiss“ nebo „Whoosh“ z vibrací potrubí a snížení tlaku v cloně
● Z vody tekoucí kolem potrubí zní „Splashing“ nebo „Babbling Brook“
● Rychlé zvuky „bušení / bušení“ z vodního postřiku dopadajícího na stěnu půdní dutiny
● Malé „cinkající“ zvuky kamenů a oblázků odrážejících se od trubky
Zvuk „Hiss“ nebo „Whoosh“, který často zní jako konstantní statický šum, je jediný, který je vždy přítomen v případě netěsností v potrubích s tlakem vody 30 psi nebo vyšším. Ostatní zvuky mohou, ale nemusí být přítomné, a obvykle nejsou tak hlasité. Takže se rozhodneme: „Dochází k úniku?“ poslechem „syčení“ nebo „kdoví.“


Jaké faktory ovlivňují tyto zvuky?
Existuje několik faktorů, které ovlivňují hlasitost a frekvenční rozsah zvuků vydávaných úniky vody přenášených na potrubí a přenášených na povrch země:
● Tlak vody v potrubí
● Materiál a průměr potrubí
● Typ půdy a zhutnění půdy
● Hloubka půdy nad potrubím
● Povrchová úprava: tráva, sypká půda, asfalt, betonová deska atd.

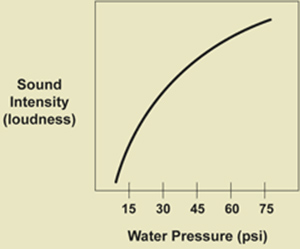

Hlasitost nebo intenzita zvuku úniku je přímo úměrná tlaku vody v potrubí (až do limitu):
 P [OKB1G} [XYPQZZCPHL4LJA

Intenzita zvuku (hlasitost) vs. tlak vody
Kovové trubky, jako jsou železná potrubí, měděné služby a ocelové trubky, přenášejí zvuky úniku vody, které jsou hlasitější a vyšší frekvence než trubky z PVC nebo azbestocementové trubky. Znalost materiálu trubky je tedy důležitá.
Trubky o velkém průměru, ať už jsou to PVC, beton, ocel nebo železo, přenášejí z úniků vody mnohem méně zvuku než trubky o malém průměru. A trubky s velkým průměrem přenášejí zvuky s nižší frekvencí než trubky s malým průměrem.
Písčitá půda a velmi volné půdy, zejména přes čerstvě zakopané potrubí, nepřenášejí zvuky úniků vody příliš dobře, ani půdy nasycené vodou, jako jsou bažiny a bažiny. Tvrdá, zhutněná půda nejlépe přenáší zvuky úniku vody. Půda velmi rychle pohlcuje zvuky úniků vody. Netěsnosti ve vodovodních potrubích, které jsou hluboké pouze 3 nebo 4 stopy, jsou mnohem lépe slyšitelné na povrchu země než úniky v hlubších liniích. Při hloubce 7 nebo 8 stop budou jen velmi velké úniky s dobrým tlakem vody produkovat dostatek hluku, který bude slyšet na povrchu.
Nakonec je důležitý také půdní kryt, ať už jde o asfaltovou ulici, uvolněnou špínu, betonovou desku nebo travnatý trávník. Tvrdé povrchy ulic a betonové desky rezonují se zvuky úniku vody a únik lze slyšet po 5 až 10 stopách nebo více na obou stranách vodovodu. Travnaté trávníky a volné povrchy nečistot nenabízejí takovou rezonující deskovou plochu a jejich povrchové variace ztěžují pevný kontakt.
zpět na začátek stránky

Jak zní zvuk úniku po potrubí?
Kovové trubky, zejména železné rozvody mezi 6 a 12 palci, měděné služby a ocelové trubky, přenášejí zvuky úniku vody na stovky stop v každém směru. Azbestocementová trubka a PVC trubka nepřenášejí zvuky ani zdaleka.
Vzdálenosti přenášené pro zvuky „syčení“ nebo „Whoosh“ úniku vody jsou funkcí průměru potrubí a materiálu potrubí:

Materiál potrubí a průměr Vzdálenost Zvuky Cestují za únik 2 GPM při 60 PSI
 6palcová litinová trubka 600 až 1000 stop
 12palcová litinová trubka 400 až 800 stop
 24palcová litinová trubka 200 až 400 stop
 6 palcová AC trubka 400 až 800 stop
 12 palcová AC potrubí 300 až 500 stop
 24 palcová AC potrubí 100 až 300 stop
 6palcová trubka z PVC 200 až 300 stop
 12palcová trubka z PVC 100 až 200 stop
 24palcová trubka z PVC 50 až 100 stop
Znalost materiálu a průměru potrubí je tedy důležitá pro poznání toho, jak daleko může být zvuk úniku přenášen podél stěn potrubí

Jak zvuky úniku cestují půdou?

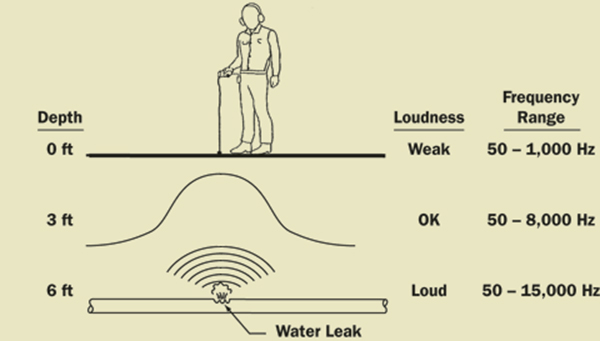

Půda velmi rychle absorbuje zvuky úniku vody:
Půda absorbuje vysoké frekvence ve větší míře než nízké frekvence. Pro únik v potrubí hlubokém 6 stop je zvuk „syčení“ nebo „Whoosh“ slabý a „ztlumený“, tj. Jsou slyšet pouze nižší frekvence. Pro únik v potrubí hlubokém 3 stopy je zvuk hlasitější a mírně vyšší frekvence.
TLL6O~XS7PV_2C31XOYXOW2

Zeměměřictví

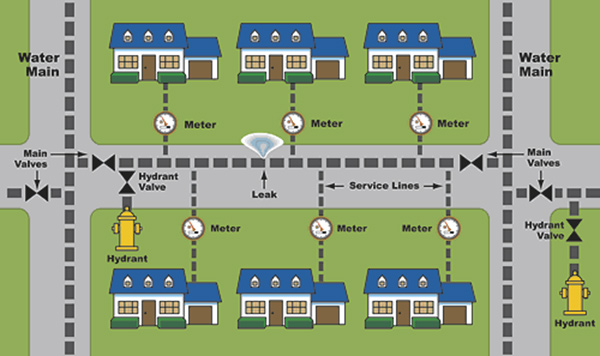

„Zeměměřičství“ je termín používaný k naslouchání únikům vody, když neexistují zjevné důkazy, jako je voda tekoucí po ulici. Každý hydrant, ventil a servisní potrubí je možné umístit, abyste slyšeli zvuky úniku vody:
8G {BZBY} MHV $ LGNEJ [{BONJ

Protože zvuky cestují po stěnách potrubí lépe než půdou, vždy nejprve poslouchejte hydranty, ventily a měřiče. Jak se blížíte k úniku, zvuk je hlasitější. Nakonec se rozhodněte, která dvě z těchto lokací jsou nejhlasitější. Nyní jste připraveni na „Určení úniku vody“.
